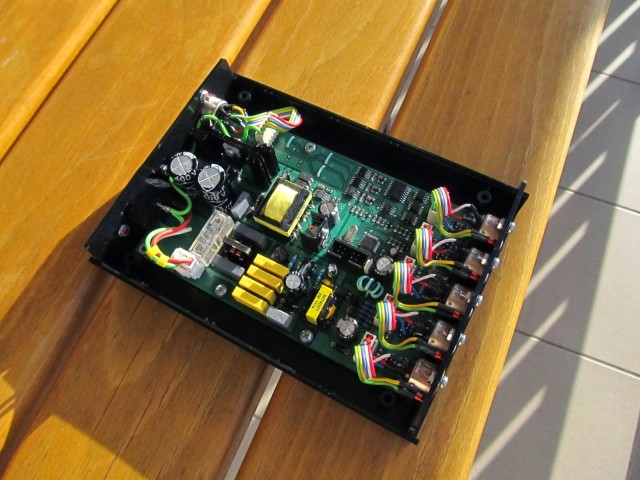

Dálkově ovládaný budič pro napájení RGB LED pásku kombinovaný s rozbočovačem řídicí sběrnice audio systému.

Toto zařízení vzniklo jako "2 v 1" řešení dvou problémů: řízení RGB podsvícení pod plochou televizí prostřednictvím dálkového ovládání stávajícího audiosystému (CAM-002) a aktivního rozbočení použité řídicí sběrnice pro připojení většího počtu aktivních reproduktorů.

Obsahuje napájecí zdroj pro RGB pásek (12 V, cca 30 W) se třemi nezávislými PWM výstupy typu společná anoda. Nastavení výkonu každého výstupu je možné v 16 krocích, buď přímo, nebo prostřednictvím 10 předvoleb uložených v EEPROM. Speciálním povelem dálkového ovládání (jedním tlačítkem) je možné pásek zapnout, vypnout nebo cyklovat mezi předvolbami.

Část rozbočovače poskytuje čtyři nové porty ovládací sběrnice a jeden "uplink" port pro připojení k řídicímu zesilovači. Každý port navíc obsahuje jištěné napájení 5 V, například pro budoucí bezdrátový komunikační modul. Aktivita portů je indikována LED.
